Multikomorový výměník FLAT TUBE
Účinný tepelný výměník s plochými trubkami pro venkovní jednotky VRF
Mitsubishi Electric používá ve VRF venkovních jednotkách celohliníkový výměník tepla s technologií FLAT TUBE. Toto řešení, na které se vztahují celosvětové patenty, přispívá ke zvýšení účinnosti a zároveň snižuje celkovou velikost zařízení a potřebnou náplň chladiva.
Tento typ výměníku tepla byl poprvé použit přibližně v roce 2008 v automobilovém průmyslu. Výměník tepla FLAT TUBE se skládá z ploché trubky, vnitřních lamel tvořících mikrokanálky a dvou sběrných trubek na chladivo. Velkou výhodou technologie FLAT TUBE je méně pájených spojů, menší vnitřní objem a větší teplosměnná plocha výměníku v porovnání s klasickým výměníkem tvořeným měděnými trubičkami a hliníkovými lamelami. Celohliníkový výměník je navíc velmi odolný proti povětrnostním vlivům a korozi.

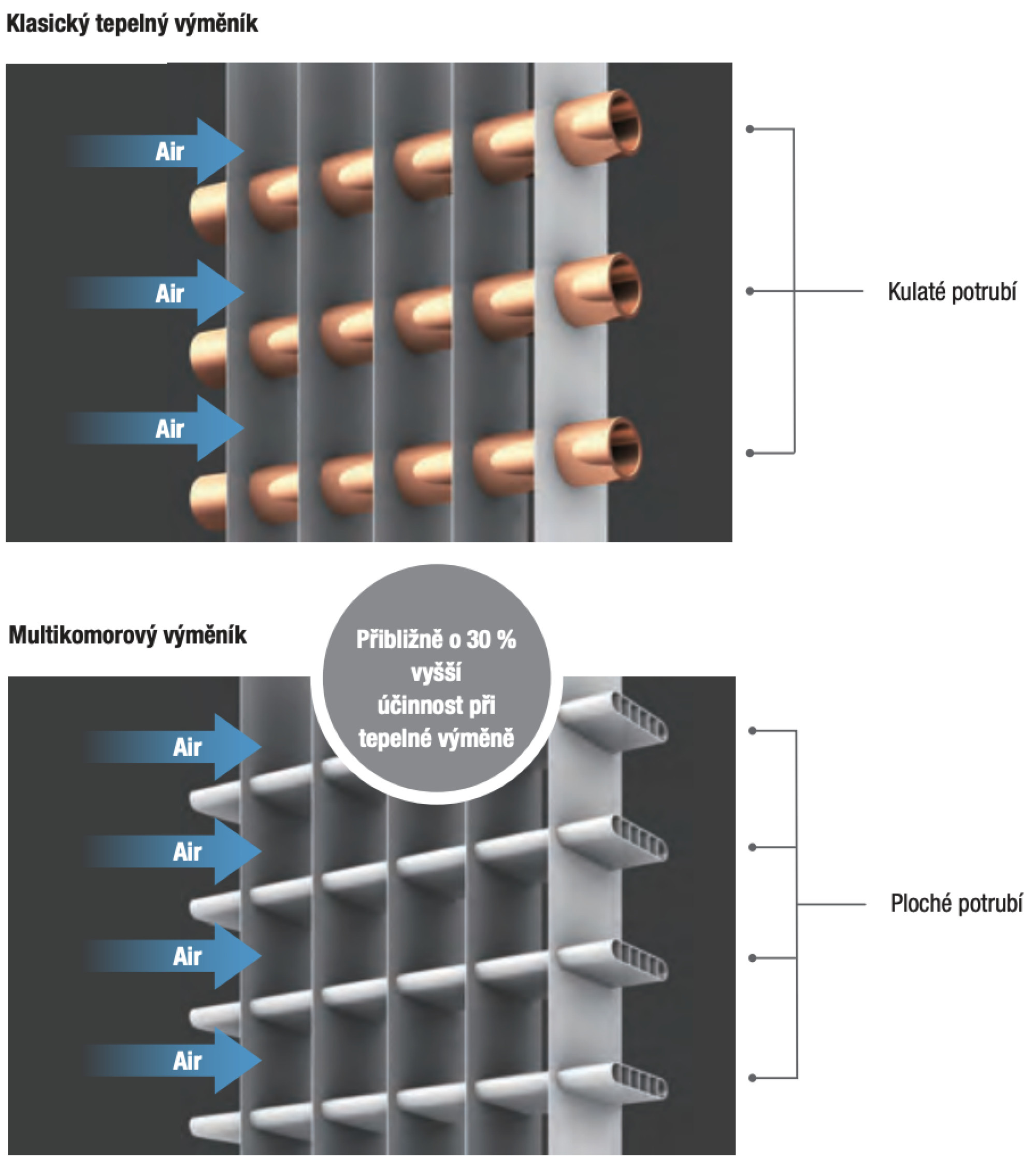

Proti výměníkům s kulatými trubkami má výměník s plochými trubkami tyto výhody: Při použití plochých trubek lze zvýšit jejich počet, aniž by bylo nutné měnit rozměry výměníku. Ve vnitřním prostoru trubek se nacházejí tenkostěnné komory, které zvětšují kontaktní plochu mezi chladivem a okolním vzduchem. Tímto způsobem se pak zvyšuje účinnost tepelné výměny a tím podstatně také úspora energie. V porovnání s výměníkem s kulatými trubkami je účinnost tepelného výměníku s plochými trubkami při výměně tepla vyšší přibližně o 30 %.
